如何选择一台真正适合你的小动物活体成像系统？一份科研人的深度选购

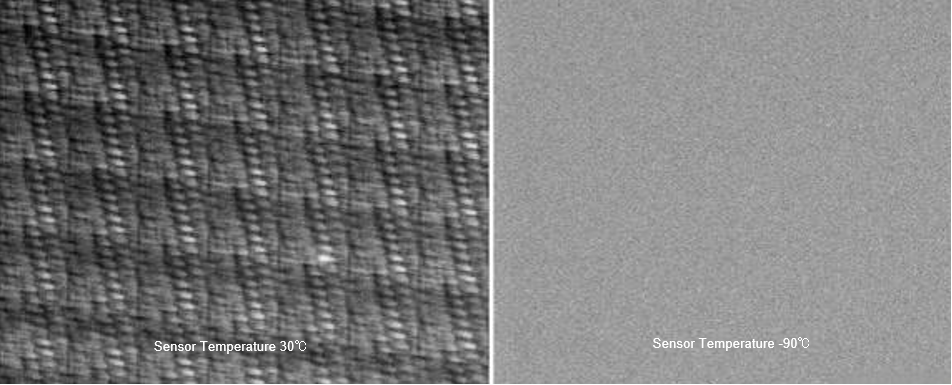

 CCD（电荷耦合器件）在工作时，CCD基底材料会因热激发而产生少量的自由电子，这些电子与光子激发的信号电子混合在一起，形成了一种无法区分的“背景噪声”，这就是所谓的暗电流（Dark Current）。深度制冷是降低暗电流最有效的方法，每降低6-8℃，暗电流就会减半。因此，一个制冷深度更深的系统，意味着它在长时间曝光下，背景将更纯净，图像质量更高。

2.读出噪声（Readout Noise）

当CCD将接收到的光子信号（电荷）转移出相机并转化为数字信号时，这个读出过程本身会产生一种固有的电子噪声，这就是读出噪声。在低光照、微弱荧光信号的活体成像实验中，读出噪声就成了决定性的因素。一个极低的读出噪声意味着相机可以更有效地检测到微弱信号，使图像更干净，从而获得更高质量的数据。

3.信噪比（SNR）

信噪比是衡量系统性能的最终核心指标。它是一个比值，分子是有效信号，分母是各种噪声（包括暗电流、读出噪声、散发荧光等）。一个优秀的系统，就是通过最小化分母中的噪声项，同时最大化分子中的信号项，从而实现最高的信噪比。

4.CCD像素

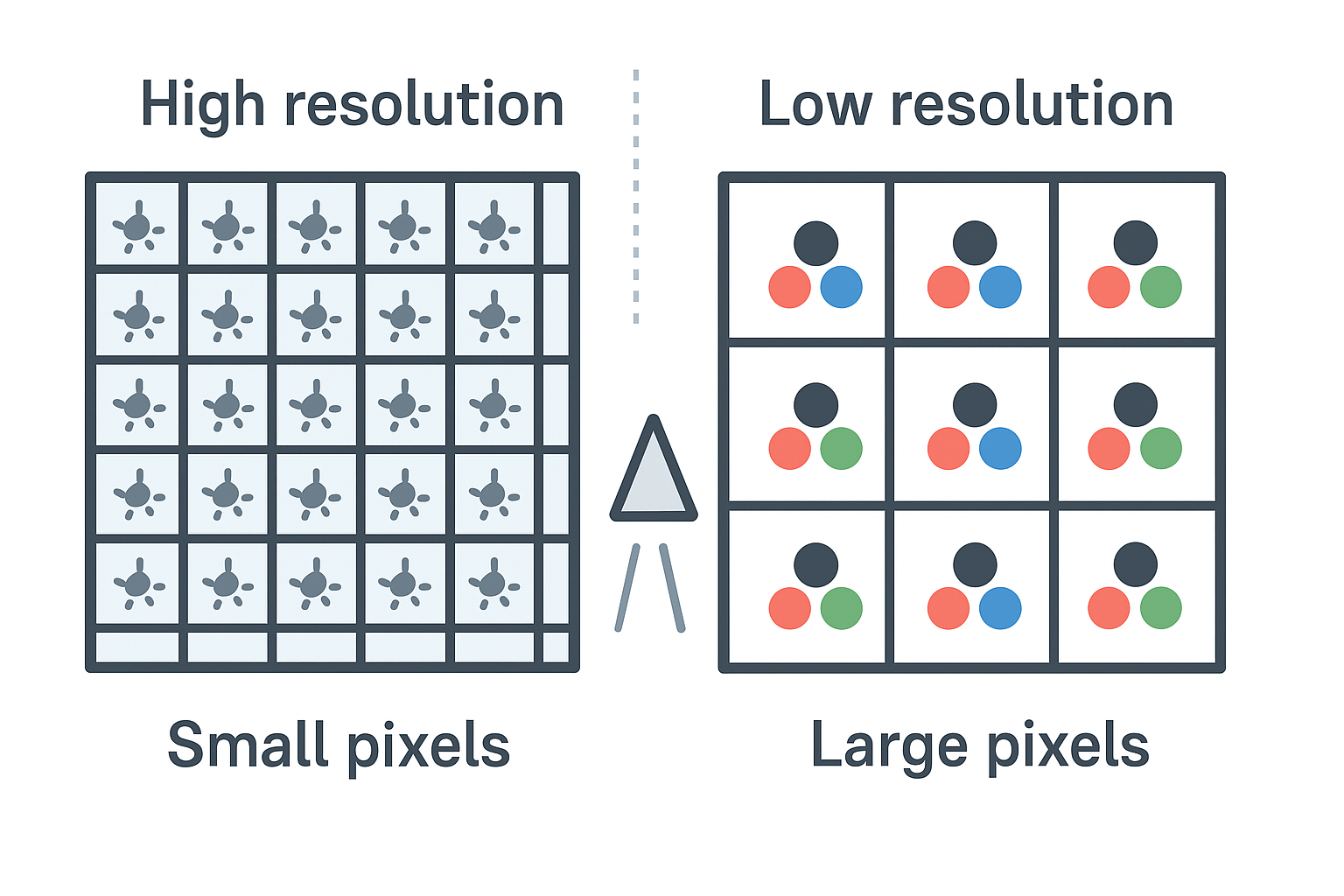

更高像素 = 更高分辨率：一台相机的总像素数指的是其传感器上感光单元的数量。像素越多，传感器就能将场景分割得越细，捕获的细节就越多。像素总数很重要，但单个像素的物理尺寸更重要。

• 大像素 vs. 小像素：


• 更大的像素：


• 当传感器总尺寸固定时，像素数量较少意味着每个像素的感光面积更大。


• 优点：能捕获更多的光线，具有更好的信噪比。表现在照片上就是噪点更少、画质更纯净，尤其在弱光环境下（如夜景、室内）表现远胜于高像素小尺寸的传感器。动态范围（同时记录最亮和最暗细节的能力）通常也更好。

• 更小的像素：


• 在同样大小的传感器上塞进更多的像素，每个像素的感光面积就变小了。


• 缺点：容易产生更多的热噪点和电子噪声，尤其是在高ISO（感光度）下，画质会下降。


    高像素（小像素）：用很多个小杯子（像素）摆满游泳池。杯子多，能记录雨滴落下的位置更精确（分辨率高），但每个杯子接的水（光线）少。

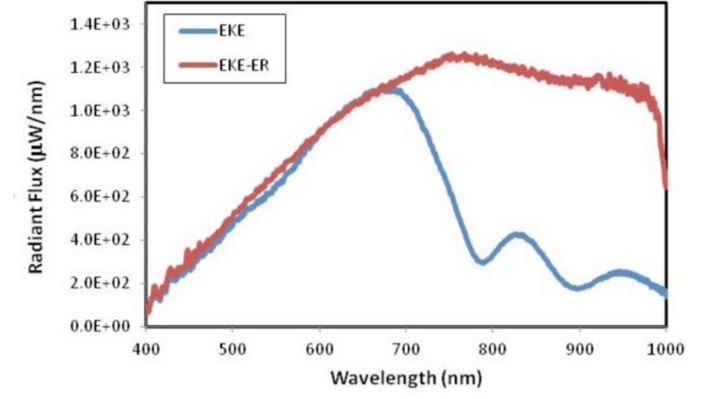

• 卤素灯/氙灯能产生从紫外（~300 nm）到近红外（~1000 nm甚至更远）的连续光谱，非常接近于完美的太阳光。


• 这一点至关重要，因为不同的荧光探针有不同的最佳激发波长（例如，GFP约在488nm被激发，而RFP约在558nm）。一个宽光谱光源可以同时高效地激发多种不同的荧光标记物，只需通过更换滤光片来选择所需的激发波段即可。一台设备就能满足多种实验需求，灵活性和性价比极高。


• 活体成像的对象是整个活体动物（如小鼠），光线需要穿透皮肤、肌肉、骨骼等组织才能到达深处的目标（如肿瘤、器官），并被探测器捕获。


• 这个过程中光线会被散射和吸收，损耗极大。因此，需要一个极其明亮的光源，以确保有足够多的光子能到达目标并返回到相机形成有效信号。高功率的氙灯（常为100W以上）能提供这种所需的高强度光。

要更好地理解为什么是卤素灯，可以看看其他光源的局限性：

• LED (Light-Emitting Diodes)


• 优点：节能、寿命长、体积小、发热量低、可瞬间开关。


• 缺点：

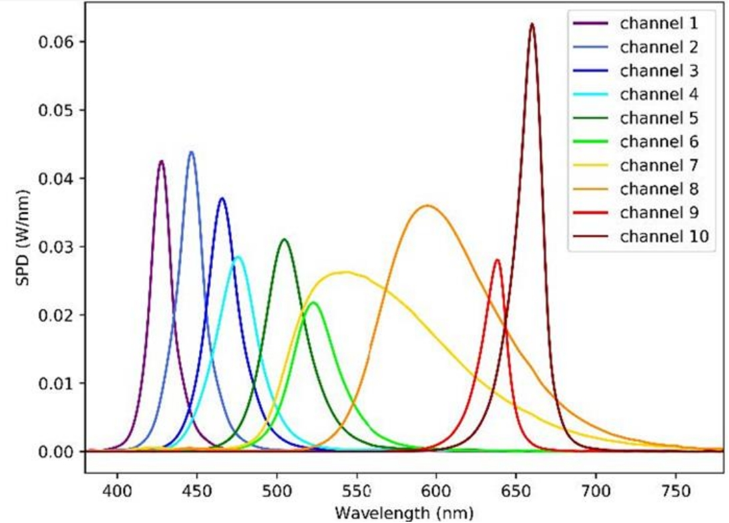

  光谱窄：单个LED通常只发出一个很窄波段的光（例如470nm ±10nm）。要覆盖宽光谱，就需要集成多个不同波长的LED，这会使系统变得复杂和昂贵。
  光强不足：虽然LED技术发展很快，但在需要极高光强以穿透厚组织时，特别是对于激发效率较低的探针，大功率氙灯的整体光通量仍然更具优势。


• 现状：近年来，高功率多波段LED光源正在快速发展，并在一些对穿透深度要求不高的应用中开始取代卤素灯，但在高端的深层组织成像中，卤素灯/氙灯仍是主流。

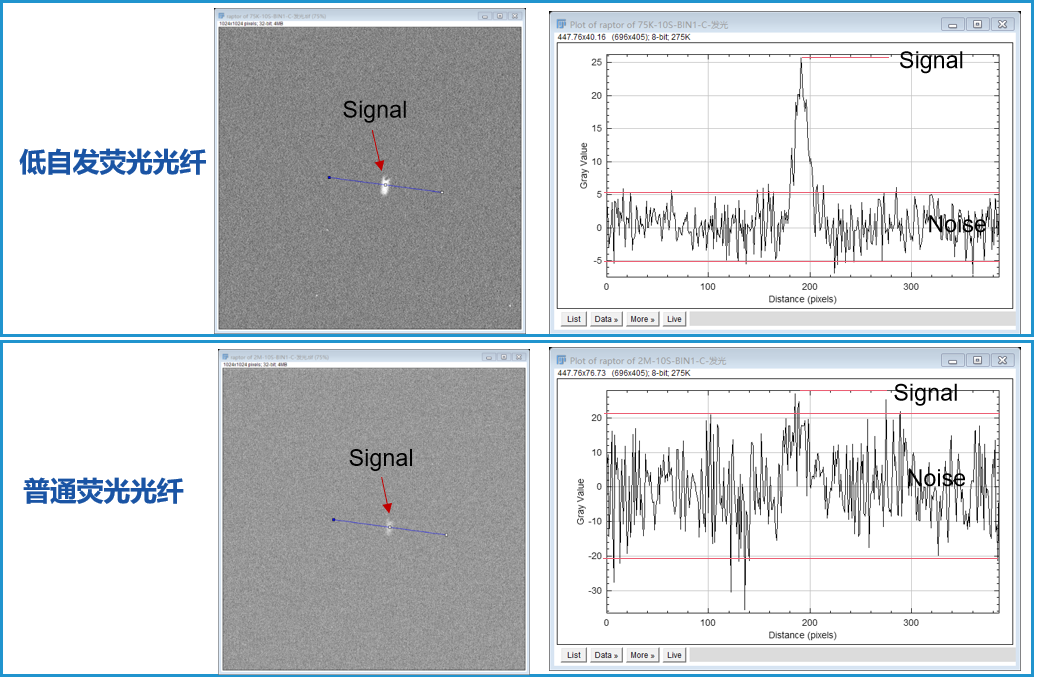

在传输激发光的路上，光纤本身也会发出微弱的荧光，对目标信号造成干扰。采用超低荧光光纤能从源头降低这种背景干扰，保证你的荧光信号纯粹无瑕。

• 问题所在（普通光纤的缺陷）： 普通的光纤在受到激发光（尤其是高能量的紫外或蓝光）照射时，自身会发出微弱的荧光（称为“自体荧光”或“光纤荧光”）。这种荧光会成为背景噪声。


• 在活体成像中的影响： 小动物体内的荧光信号本身就已经非常微弱，并且经过组织衰减后更是微乎其微。如果用来传输激发光的光纤自身发出的荧光噪声与真实的生物信号强度相当甚至更强，那么真实的信号就会被淹没在噪声中，导致无法检测或数据不准。


• 超低荧光光纤的解决方案： 这种光纤采用特殊掺杂的石英材料（通常具有极高的纯度和经过优化处理的羟基-OH-含量）和制造工艺，使其在常用的激发波长（如400-900 nm）下几乎不产生任何自体荧光。

活体成像面临的根本挑战是：设备探测到的原始信号（Raw Data）是多种因素的混合体，而非目标生物信号的真实反映。 这些因素包括：

1. 非特异性背景：动物自身荧光（皮毛）、仪器噪声等。


2. 光子与组织的复杂相互作用：吸收（如血红蛋白对蓝绿光的强烈吸收）和散射，导致信号严重衰减和空间分布扭曲。


3. 实验变量的干扰：探针注射剂量、注射效率、动物个体差异（体重、代谢率）等。

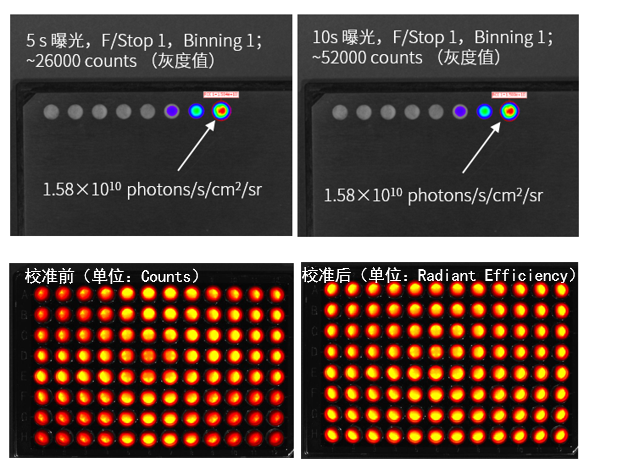

4. 仪器本身的偏差：光源强度波动、相机像素响应不一致、滤光片效率等。如果不对这些因素进行校正，直接比较不同时间点、不同动物、不同实验组之间的“原始荧光值”是没有意义的。数据校正主要分为两大类：仪器硬件校正和生物背景校正。

• 平场校正 (Flat-field Correction)

• 相机芯片不同像素的灵敏度存在微小差异；镜头边缘可能存在暗角（vignetting），导致图像中心亮、四周暗；光源照明可能不均匀。


• 重要性：这是进行任何定量分析前必须做的第一步，否则图像不同区域的强度无法直接比较。


• 暗场校正 (Dark-current Correction)

• 即使没有任何光线进入，相机传感器因热效应也会产生信号，即“暗电流”或“热像素”（Hot Pixels），表现为图像上的固定噪声。这在长曝光时尤其严重。


• 重要性：消除相机本身的热噪声，提高图像的信噪比（SNR），是检测弱信号的关键。

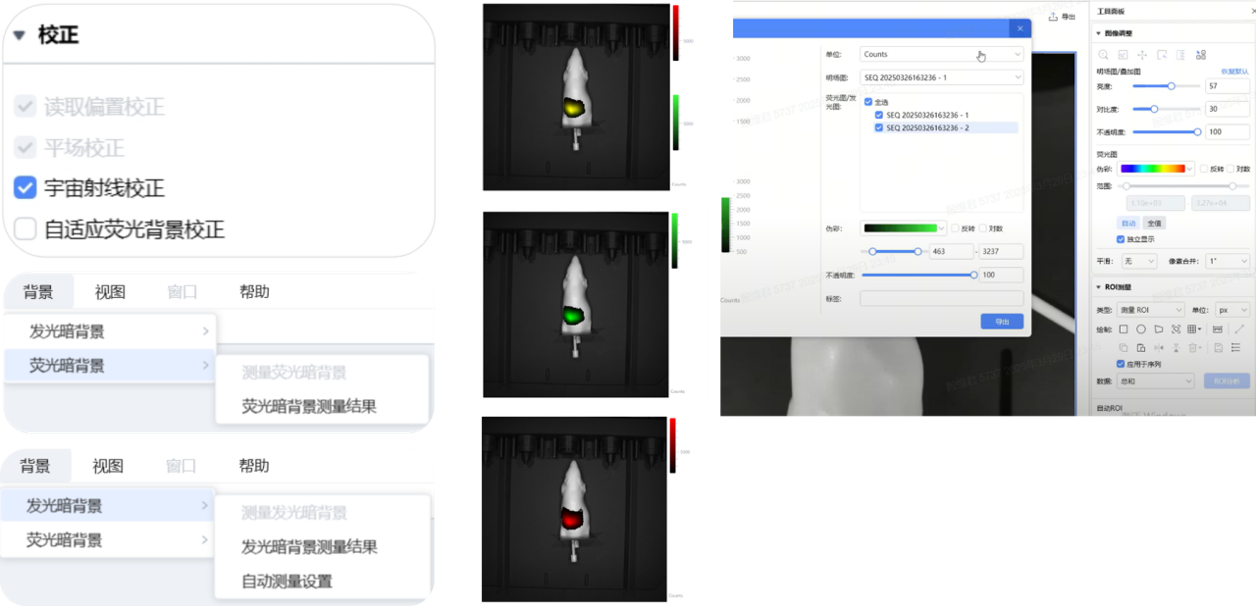

• 背景荧光校正 (Background Fluorescence Subtraction)

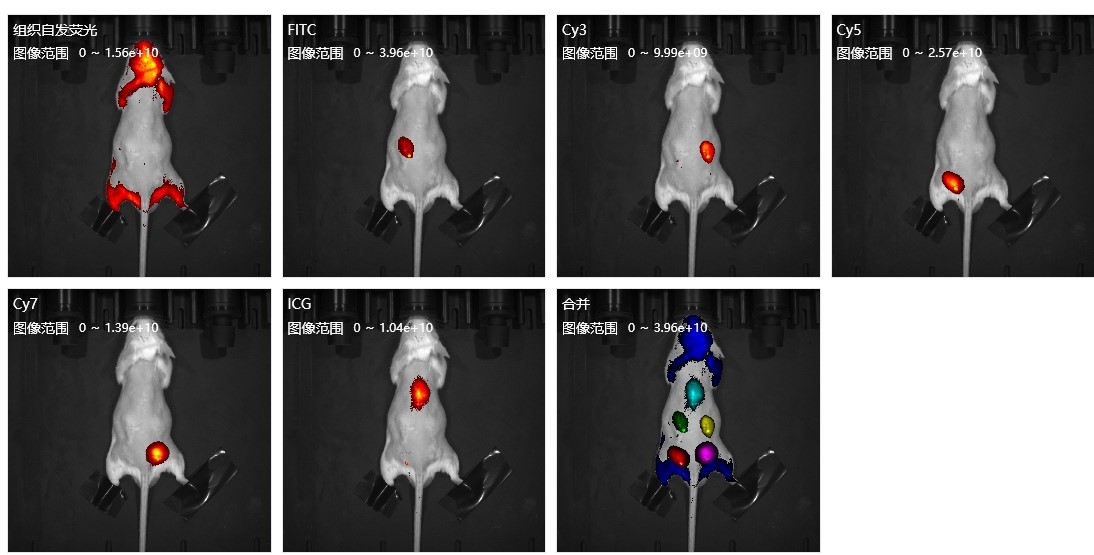

• 问题：动物自身组织（如皮肤、毛发、内脏）在激发光照射下会产生非特异性荧光，与探针的特异性信号混合在一起。


• 重要性：得到探针的真实净信号。这是计算靶背景比（TBR）的基础。
